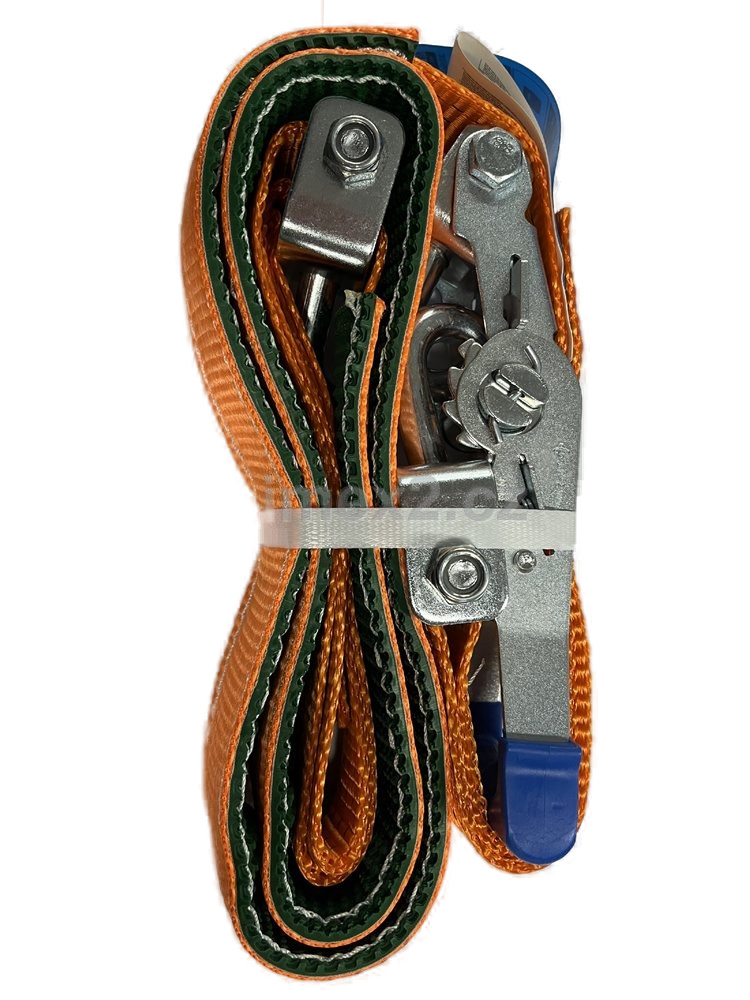

Upínací souprava LOHR pro převoz aut, délka 3 m, pevnost 3000 kg

Ochranný plastový roh pod kurty v tvrdším provedení je hranová podložka o rozměrech 190×145 mm, černé barvy, určená k vkládání pod upínací pás (kurtu) v místě přechodu přes hranu nákladu. Tvrdší materiál je vhodný pro náklad s výraznými nebo ostrými hranami a pro namáhavější podmínky přepravy. Rámcem pro zajištění nákladu je norma ČSN EN 12195-1, jež stanovuje výpočet sil potřebných k zajištění nákladu na vozidle. Ochranný roh sám o sobě není vázacím prostředkem a neuvádí se u něj upínací síla LC; rozkládá tlak pásu na hraně a chrání popruh před prodřením či naříznutím o ostrý roh. Zachováním neporušeného pásu tak nepřímo podporuje jmenovitou pevnost celého upínacího systému. Roh je z plastu, opakovaně použitelný, a nasazuje se pod pás ještě před jeho dotažením. Tvrdší provedení lépe odolává zaříznutí hrany a hodí se pro profily, bedny, palety a hutní materiál. Pro účinnou ochranu je vhodné umístit roh podle šířky pásu a tvaru hrany, přes kterou popruh vede. Rozměry: 190x145 Barva: černý Provedení: tvrdší Hmotnost: 0,3 kg

Ochranná hrana pod kurty o rozměrech 185×185×800 mm je příslušenství pro zajištění nákladu, které se vkládá mezi upínací popruh (kurtu) a hranu přepravovaného zboží. Chrání jednak náklad před otlačením a proříznutím popruhem, jednak samotný popruh před poškozením o ostrou hranu. Zajištění nákladu se řídí normou ČSN EN 12195-1, která stanovuje postup výpočtu sil potřebných k zajištění nákladu na vozidle. Ochranná hrana je v tomto rámci pomocným prvkem: rozkládá přítlačnou sílu do větší plochy a brání tomu, aby ostrá hrana snižovala účinnou upínací sílu popruhu. Pevnost upínacích prostředků se udává jako upínací síla LC v jednotkách daN, kde přibližně platí 1 daN ≈ 1 kg, a jako předpínací síla STF, která popisuje napnutí popruhu. Ochranná hrana sama žádnou sílu nepřenáší, pomáhá však deklarované parametry popruhu udržet. Hrana se nasazuje na roh nákladu ještě před dotažením ráčny. Díky délce 800 mm pokryje delší hranu nebo více vedle sebe vedených popruhů najednou. Manipulace je jednoduchá a nevyžaduje nářadí — po povolení upnutí se dílec opět sejme a lze jej použít opakovaně. Rozměry: 185x185x800 mm Hmotnost: 3,5 kg

Ochranná hrana pod kurty o rozměrech 185×185×400 mm je pomůcka pro zajištění nákladu, která se nasazuje na hranu přepravovaného zboží v místě, kudy přes ni vede upínací pás (kurt). Chrání náklad před otlačením hranou a zároveň brání prodření a poškození pásu o ostrý roh. Zajištění nákladu v silniční dopravě rámcově upravuje norma ČSN EN 12195-1, která stanovuje postup výpočtu sil a použití zajišťovacích prostředků. Ochranná hrana není samostatným nosným ani homologovaným prvkem, ale doplňkem, který rozkládá bodový tlak pásu do většího poloměru na hraně. Tím se snižuje riziko poškození pásu i nákladu a zachovává se předpětí a účinnost zajištění navrženého podle uvedené normy. Hrana se nasadí na roh zboží před přetažením kurtu a po jeho přitažení drží tahem popruhu na místě. Délka 400 mm umožňuje ochranu podél delšího úseku hrany a lepší rozložení tlaku. Provedení je odolné vůči vlhkosti i běžnému provoznímu opotřebení a je opakovaně použitelné. Použití ochranných hran je součástí správné praxe upínání a prodlužuje životnost pásů. Rozměry: 185x185x400 mm Hmotnost: 3 kg

Jednodílný upínací pás slouží k zajištění a fixaci nákladu na ložné ploše nákladních vozidel, přívěsů a návěsů. Provedení v jednom kuse o délce 8 m poskytuje větší pracovní délku, která je výhodná pro objemnější a delší náklady i pro frikční (přeložené) upnutí, kde je potřeba pás obtočit přes náklad nebo okolo ložné plochy. Šíře popruhu 50 mm odpovídá běžnému rozměru upínacích popruhů používaných v silniční dopravě. Textilní upínací prostředky spadají pod normu ČSN EN 12195-2, která stanovuje požadavky na pásy z chemických vláken a zavádí upínací sílu LC (Lashing Capacity) uváděnou v daN spolu se standardní ruční silou STF; výpočet potřebných upínacích sil řeší souvisící ČSN EN 12195-1. Uváděná pevnost (nosnost) odpovídá upínací síle LC, přičemž platí, že 1 daN ≈ 1 kg. Norma zde slouží jako rámec kategorie. Délka: 8 m Pevnost: 5000 kg Šíře: 50 mm Hmotnost: 2,5 kg
